方法/步驟

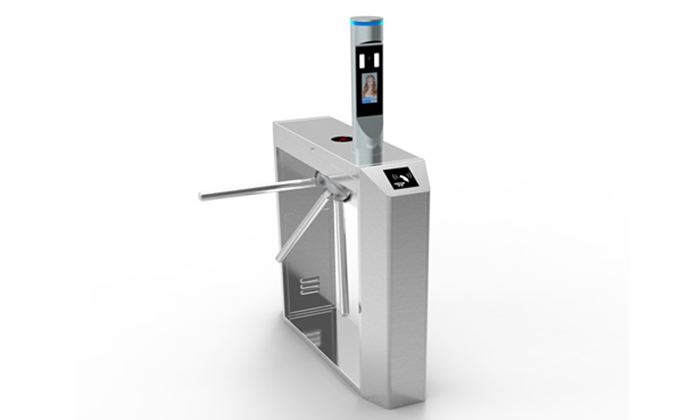

1.通道小區三輥閘機械系統

通道小區三輥閘機械系統分為機箱和機芯兩部分。機箱作為載體，其上安裝有方向指示器、讀寫裝置、紅外線傳感器等；機芯組成主要有電機、機架、傳動軸、閘門等；

2.通道小區三輥閘電控系統

電控系統由多奧讀卡器、主控板、紅外線傳感器、方向指示板、報警器、限位開關、變壓器等組成。

多奧讀卡器（自備）:讀取卡上信息并經判斷處理后，向主控板發出申請通過信號（開關信號）；

◆ 主控板：系統的控制中心，它接收多奧讀卡器和紅外線傳感器的信號，并對這些信號進行邏輯判斷和處理后，再向方向指示器、電機、計數器、報警器發出執行命令。

◆ 紅外線傳感器：檢測行人位置和起到安全保護作用；

◆ 方向指示器：顯示通道當前通行標志狀態，并引導行人安全有序地通過通道；

◆ 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

◆ 限位開關：控制閘門轉動的位置；

3.系統工作原理

1)打開電源，3秒后系統進入工作狀態。

2)多奧讀卡器讀到有效卡時，峰鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；

3)主控板接收到多奧讀卡器和紅外線傳感器的信號，并經綜合處理后，向方向指示器和電機發出有效控制信號，使方向指示標志轉為綠色箭頭通行標志，同時閘機發出設定語音，主控板控制電機運轉，限位開關控制電機動轉角度，閘門打開，允許行人通行；

4)行人根據方向指示器標志指示通過通道后，紅外線傳感器感應到行人通過通道的全過程，并不斷向主控板發出信號，直至行人已經完全通過通道；

5)若行人忘記讀卡或讀無效卡進入通道時，系統將禁止行人通行，并且會發出語音報警，（非法闖入，請刷卡）直至行人退出通道后，才解除報警；重新讀有效卡方允許通行；
